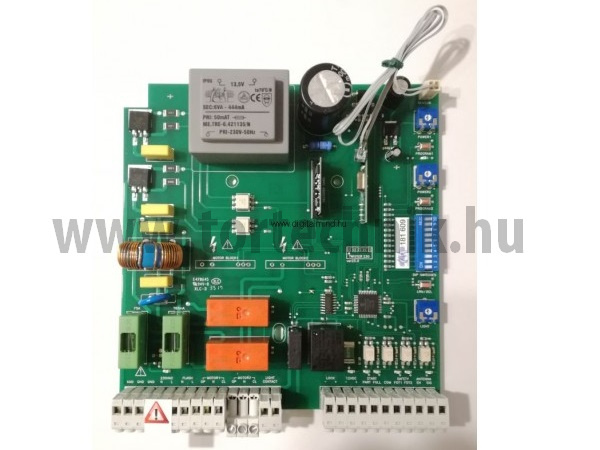

TWISTER 230V-os vezérlés

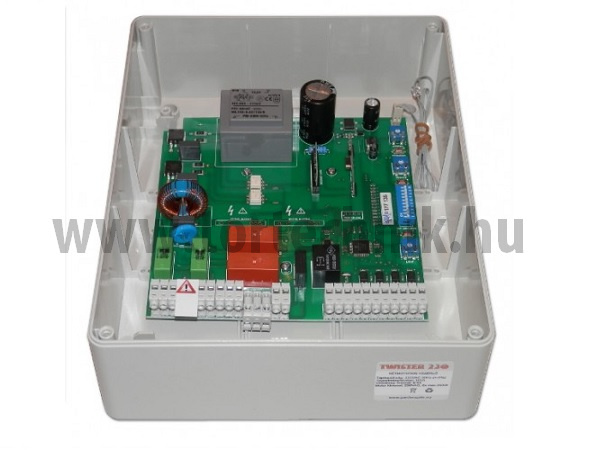

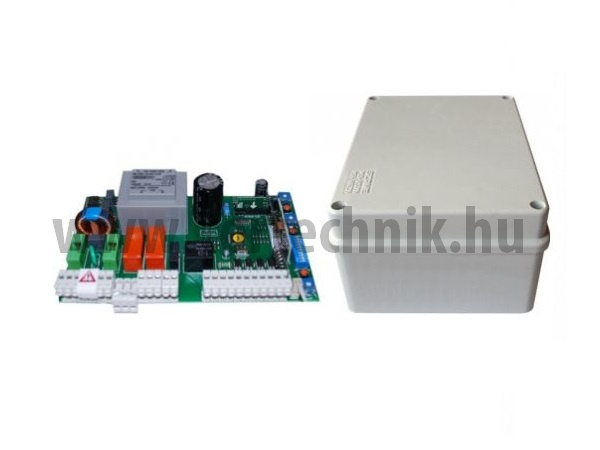

Vezérlés 230V-os, kétmotoros, szárnyaskapuhoz, plusz funkciókkal, transzformátorral, integrált rádióvevővel, műanyag dobozban
Gyártó neve: Garden Gate
Szállítási idő: Raktárról kapható

Leírás

  • Tápfeszültség: 230V (AC) / 50 Hz max. 10VA
  • Motorok tápellátása: 230V (AC) max. 2*350W
  • Villogó lámpa kimenet: 230V (AC) max. 40W (villogtató elektronikás villogó lámpa szükséges)
  • Térvilágítás (kerti lámpa) kimenet: 230V (AC) max. 1000W
  • Kisfeszültségű kimenet: 12V (DC) max. 400mA
  • Biztosítékok: 230V F5A 5*20mm-es üvegcsöves a motor védelmére, 230V T630mA 5*20mm-es üvegcsöves az elektronika védelmére
  • Üzemi hőmérséklet: -20 és +55oC között
  • Vezérléspanel mérete: 166*144*40mm
  • Műanyag doboz mérete: 197*246*94mm
  • Műanyag doboz védettsége: IP56
  • Csatlakoztatható antenna: 433.92MHz-es hangolt antenna

Potenciométerrel állítható funkciók:

  • POWER-1: 1-es motor működési erő állítása
  • POWER-2: 2-es motor működési erő állítása
  • LIGHT: az alkonykapcsoló billenési értékének beállítására, hogy milyen sötétség mellett kapcsoljon fel a kerti világítás, ha a kapu működik.


DIP kapcsolóval választható funkciók:

  • 1. Áthaladás érzékelés automata zárás esetén a vezérlés a fotocella áthaladása után 2 másodperc múlva bezárja a kaput.
  • 2. Elővillogás villogó lámpa bekötése esetén 3 másodperc után indítja csak el a motort.
  • 3. Társasház funkció: Ha többen használják a kaput, akkor célszerű ezt a funkciót beállítani, így a kaput nem lehet megállítani távirányítóval mozgás közben, és a kapu véletlenül sem fog nyitva maradni. Aktiválásakor az elektronika nyitás közben nem fogad el PART vagy FULL parancsot, nyitott állapotban automata zárás mellett ugyanezen impulzusokra az automata zárás ideje újraindul, zárás közben pedig nem csak megáll a kapu, hanem teljesen ki is nyit. Működési feltétele, hogy legyen beállítva automata zárási idő.
  • 4. Lassú indulás tiltása.
  • 5. Lassítás tiltása (nincs véghelyzet előtti lassítás)
  • 6. Kosütés elektromos zár használatához. Az elektromos zár könnyebb oldása érdekében az 1-es motor rövid ideig zár.
  • 7. Nyitó irányban nincs ráfutási idő.
  • 8. Programozáskor a 2 szárny egyszerre nyit a PROGRAM-1 gomb megnyomására.
  • 9. Dupla hosszúságú lassítási szakasz.
  • 10. Programozás mód motoridők beállítása és fotocella meglétének ellenőrzése.

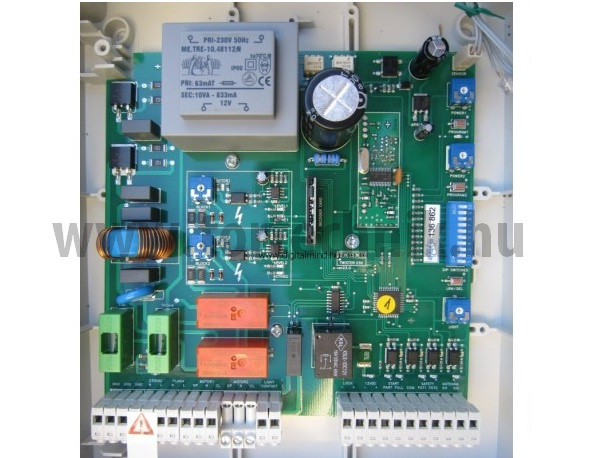

Kapcsolati pontok:

  • GND-N-L: 230V (AC) hálózati tápfeszültség
  • FLASH N-L: villogó lámpa
  • MOTOR1 OP-N-CL: 1-es motor
  • MOTOR2 OP-N-CL: 2-es motor
  • LIGHT CONTACT: térvilágítás (kerti lámpa) vezérlő kimenete
  • LOCK: 12V DC elektromos zár
  • 12V DC -+: 12V DC a kiegészítők tápellátására
  • Start bemenet
  • Kiskapu funkció bemenet
  • FOT1: Külső oldali fotocellaz ide csatlakoztatott berendezés nyitáskor nem aktív, zárás közbeni megszakításra teljes nyitást vált ki, álló helyzetben megakadályozza a kapu elindulását, illetve az automata zárás idejét újraindítja.
  • FOT2: Belső oldali fotocella (záráskor visszanyit vagy szünetelteti a mozgást) Az ide csatlakoztatott berendezés nyitás közben a megszakítás idejére megállítja a kapu mozgását, zárás közbeni megszakításra teljes nyitást vált ki, illetve álló helyzetben megakadályozza a kapu elindítását, valamint az automata zárás idejét újraindítja.
  • SH-SIG: Antenna kapcsolati pont

Az integrált rádióvevő és a tartozék dekóderkártya 60db távirányító memorizálására alkalmas!

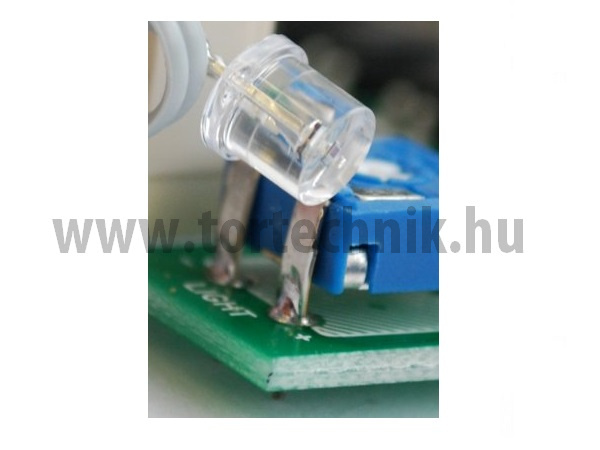

A vezérlés tartozéka 1db alkonykapcsoló LED dióda, mely a térvilágítás (kerti lámpa) működését vezérli. Elegendő (nappali) fény esetén a vezérlés nem kapcsolja be a tárvilágítást (kerti lámpát).
A térvilágítás (kerti lámpa) a motor indításával - a LIGHT potenciométer beállításától függően - automatikusan bekapcsol, majd 4.5 perc múlva automatikusan kikapcsol.
A térvilágítás (kerti lámpa) az eredeti GardenGate távirányító 3. gombjának megnyomásával is bekapcsolható függetlenül a kapu állapotától.
