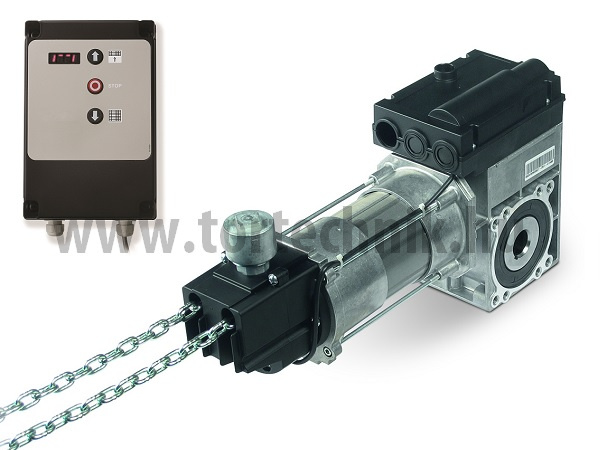

KI1024 400V-os ipari tengelyvég motor szett

Háromfázisú, impulzus üzemmódú, nyomógombbal, láncos csörlővel
Gyártó neve: KingGates
Szállítási idő: Raktárról kapható

Leírás

Ez a motor torziós rugóval kiegyensúlyozott 1"-os (25.4mm) ékpályás tengellyel rendelkező ipari szekcionált kapu motorosítására alkalmas.

A motor impulzus üzemmódú vezérlést tartalmaz (D-PRO), csatlakoztatható hozzá fotocella (élvédelmi, fix), impulzus jeladó (pl.: távirányító, hurokérzékelő, radar) továbbá rendelkezik nyitott és zárt állapot visszajelzéssel, valamint piros lámpa vezérléssel.

Műszaki adatok:

  • Torziós tengely mérete: 25.4mm (ékpályás csőtengely, vagy ékpályás tömör tengely)
  • Tápfeszültség: 3*400V/50Hz
  • Javasolt kismegszakító: min. 10A
  • Teljesítmény: 370W
  • Áramfelvétel: 2.0A
  • Nyomaték: 100Nm
  • Maximális kapusúly: 550kg
  • Motor fordulatszám: 24rpm
  • Üzemhányad: S3 - 60%
  • Maximális működési ciklus: 20 ciklus/óra
  • Vezérlés: D-PRO különálló (műanyag házban), nyit-stop-zár nyomógombbal, impulzus üzemű, digitális kijelzővel
  • Vezérlésház mérete: 210*310*125mm
  • Kiegészítők tápellátása: 24V
  • Motor védettsége: IP65
  • Vezérléház védettsége: IP54
  • Üzemi hőmérséklet: -20 - + 50oC
  • Motor súlya: 16kg
  • Vezérlés súlya: 4kg
  • Motor típusa: olajfürdős hajtómű, bronz áttétellel, túlterhelés védelemmel
  • Véghelyzet kapcsolók: elektronikus (motorba épített enkóder - maximum 15 fordulat)
  • Kireteszelő: láncos csőrlő 5.0m horganyzott lánccal (felárért a lánc hossza megnövelhető)

A szett tartalmaz:

  • 1db KI1024KE motor láncos csörlővel, 5m horganyzott lánccal
  • 1db D-PRO vezérlés, vezérlésházba integrált nyit-stop-zár nyomógombbal, digitális kijelzővel
  • 7m kábel a motor és a vezérlés közötti összeköttetésre
  • 1m tápkábel, 3 fázisú csatlakozóval, 5 pólusú (3P+N+védőföld) 16A -6h IP44 TYP3
  • 1db horganyzott acél tartókonzol, állítható
  • 2db tengelyék (ékpályás csőtengelyhez és ékpályás tömör tengelyhez)

A szett nem tartalmaz:

  • Biztonsági kiegészítőt (pl.: élvédelmi fotocella, fix fotocella; villogó lámpa; stb.)
  • Spirálkábelt
